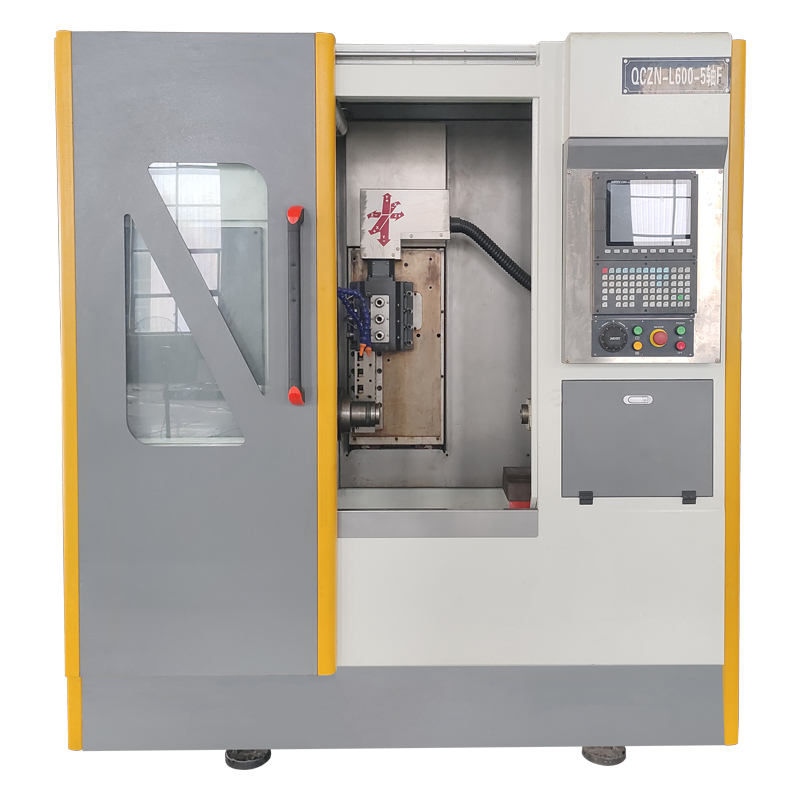

ماكينة خراطة خماسية المحاور، ماكينة تفريز يتم التحكم فيها رقميًا بواسطة الكمبيوتر
معلمات التكنولوجيا
| سعة | |||||||||
| أقصى قطر للدوران فوق السرير | 360 مم | ||||||||
| أقصى قطر دوران فوق البرج | 180 مم | ||||||||
| أقصى قطر للتشغيل الآلي | 360 مم | ||||||||
| أقصى طول للمعالجة | 400 مم | ||||||||
| مخروطية فتحة المغزل الأمامية | 44 درجة | ||||||||
| الارتفاع من حامل الأدوات إلى مركز المغزل | 400 مم | ||||||||
| شوط المحور | |||||||||
| شوط المحور السيني | 680 مم | ||||||||
| شوط المحور Y | 320 مم | ||||||||
| شوط المحور Z | 220 مم | ||||||||
| مغزل | |||||||||
| سرعة المغزل | 1-6000 دورة في الدقيقة | ||||||||
| خطأ فهرسة المغزل 360 درجة | 0.018° | ||||||||
| أنف مغزلي | A2-5 | ||||||||
| قطر الثقب | 46 مم | ||||||||
| قوة المغزل | 7.5 كيلوواط | ||||||||
| دقة | |||||||||
| دقة التصنيع | |||||||||
| دقة تحديد المواقع المتكررة | |||||||||
| مسند السكين | |||||||||
| نموذج عمود الأدوات | برج سيرفو الحافلات ذو 6 محطات | ||||||||
| ارتفاع الساق المستطيلة | 20 مم | ||||||||
| قطر مقبض قضيب الحفر | 20 مم | ||||||||
| تغذية | |||||||||
| تغذية سريعة من X-Siddle | 20 متر/دقيقة | ||||||||
| تغذية سريعة بواسطة محور Y | 18 متر/دقيقة | ||||||||
| تغذية سريعة لمحور الدوران Z | 24 متر/دقيقة | ||||||||
| محرك | |||||||||
| محرك المغزل | 7.5 كيلوواط | ||||||||
| محرك مضخة هيدروليكية | 0.75kW | ||||||||
| محرك مضخة سائل التبريد | 0.12 كيلوواط | ||||||||
| مصدر الطاقة الكهربائية | 380 فولت | ||||||||
| حجم الآلة | |||||||||
| مساحة الأرضية (المواصفات القياسية) × 3 | 1750 × 1400 × 1850 مم × مم | ||||||||
| وزن | 1800 كجم | ||||||||
وصف المنتج

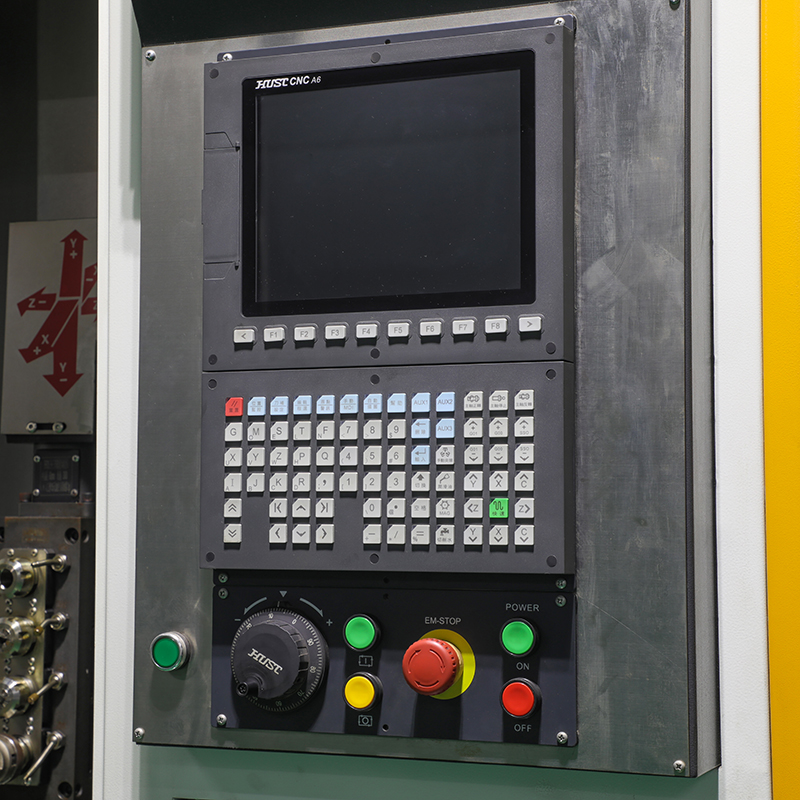

- 1. نظام التحكم الرقمي الحاسوبي (CNC)
تعتمد هذه الآلة نظام التحكم Syntec bus الذي يُتيح إنجاز مهام معالجة المعادن المعقدة للغاية، مما يسمح بالتحكم الدقيق في عملية القطع. يدمج هذا النظام تقنيات الحوسبة المتقدمة مع العمليات الميكانيكية لتوفير دقة وكفاءة استثنائيتين. وحدة التحكم CNC مزودة بواجهة سهلة الاستخدام تُمكّن المشغلين من إدخال وإدارة تسلسلات البرمجة المعقدة. كما تتميز بمجموعة برامج قوية قادرة على تنفيذ عمليات تشغيل ثنائية وثلاثية الأبعاد معقدة. بفضل إمكانيات المراقبة في الوقت الفعلي والتحكم التكيفي، يضمن النظام تشغيل الآلة بسلاسة، مما يوفر قطعًا عالية الجودة واتساقًا استثنائيًا في الإنتاج.
- 2. التثبيت الهيدروليكي باستخدام ظرف التثبيت وذيل المخرطة
يُعدّ التثبيت الهيدروليكي آلية متطورة تُستخدم لتثبيت قطع العمل في مكانها أثناء عملية التشغيل. يعتمد النظام على ظرف تثبيت، وهو عبارة عن مشبك دقيق الصنع يمسك قطعة العمل بإحكام. يتم تفعيل ظرف التثبيت هيدروليكيًا، مما يوفر تثبيتًا قويًا وثابتًا دون إتلاف قطعة العمل. بالإضافة إلى ذلك، يتم التحكم هيدروليكيًا في ذراع التثبيت الخلفي، وهو هيكل دعم منزلق. يمكن تعديله لاستيعاب أطوال مختلفة من قطع العمل، ويوفر دعمًا إضافيًا لتحقيق الاستقرار أثناء عملية القطع، مما يضمن الدقة والضبط.

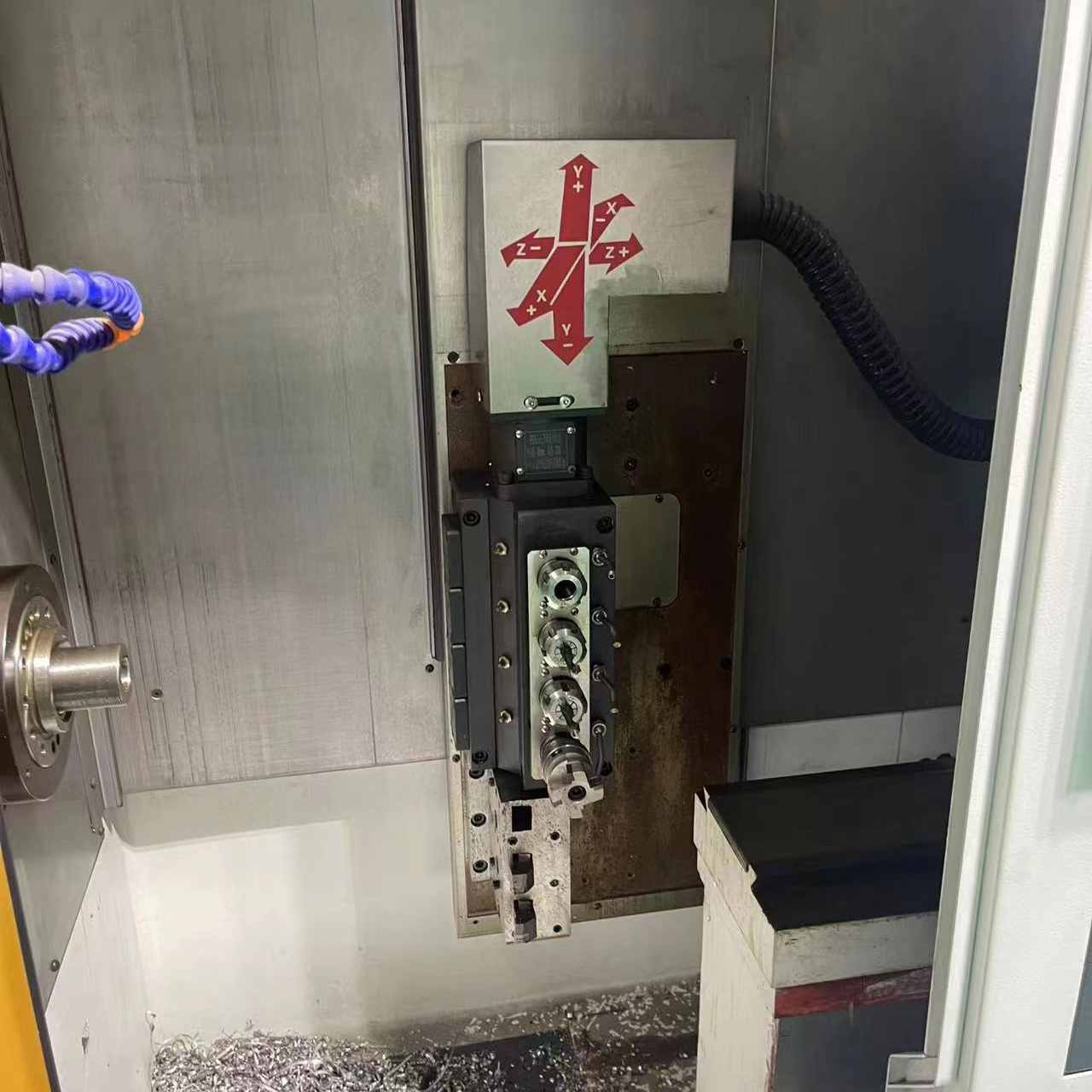

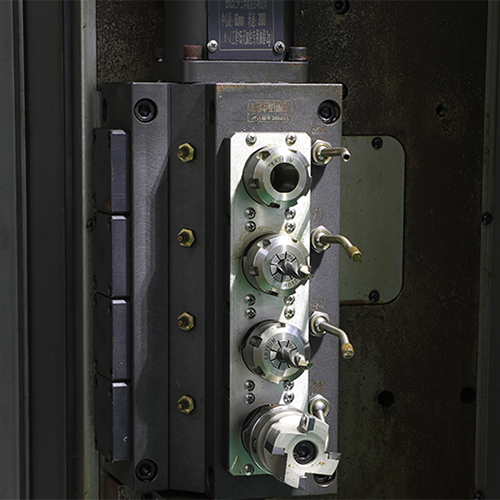

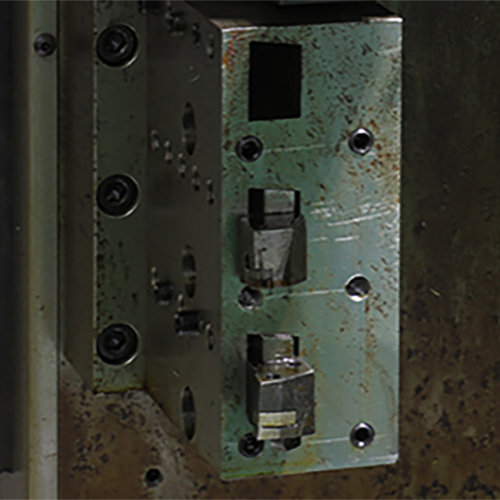

رأس طاقة المحور Y 3.4+4 وبرج أدوات مؤازر بست محطات
يُعدّ رأس الطاقة ذو المحور Y رباعي المحاور (4+4) ميزةً فريدةً تُعزز من تنوّع استخدامات الماكينة وإنتاجيتها. يتألف هذا التصميم من منزلقين مستقلين للمحور Y، مُجهّزين بثماني محطات قطع. يُتيح ذلك إجراء عمليات الطحن في الاتجاهين القطري والمحوري، مما يزيد من قدرة الماكينة على تنفيذ عمليات معقدة. يُعدّ برج أدوات المؤازرة ذو الست محطات مُكوّنًا أساسيًا يُحسّن من كفاءة الماكينة ومرونتها. هذا البرج مُجهّز بست محطات أدوات، كل منها قادرة على حمل أداة مختلفة لتنفيذ عمليات قطع متنوعة.
- 4. برغي التوجيه وقضيب التوجيه الخطييوفر نظام قضبان التوجيه الخطية، الذي يعمل بالتنسيق مع لولب التوجيه، دعمًا ثابتًا ودقيقًا للأجزاء المتحركة في الماكينة. تُصنع هذه القضبان من مواد عالية الجودة، وهي مصممة لتقليل الاحتكاك ومقاومة التآكل، حتى في ظل الأحمال الثقيلة والسرعات العالية التي تُصادف أثناء عمليات التشغيل. عادةً ما تكون هذه القضبان مزودة بمحامل كروية دوارة توفر احتكاكًا منخفضًا وصلابة عالية، مما يُمكّن الماكينة من الحفاظ على دقة عالية في القياسات وتقديم تشطيبات سطحية فائقة.

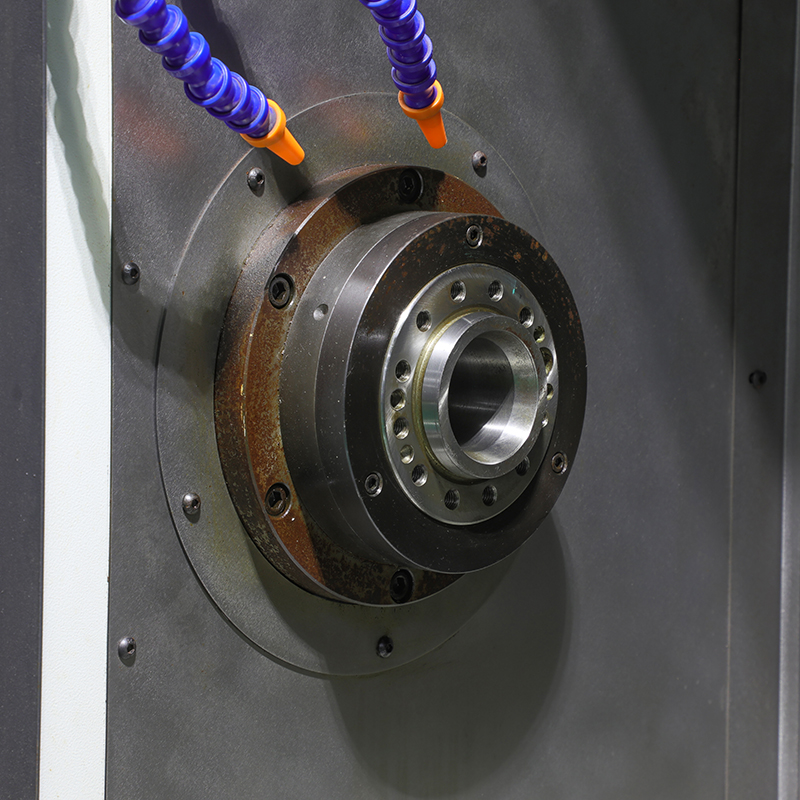

- 5. المغزل الكهربائي
يُعدّ المغزل الكهربائي جوهر قدرة الماكينة على القطع، إذ يوفر القوة والدقة اللازمتين لإجراء عمليات تشغيل متنوعة. وهو عبارة عن محرك عالي السرعة مُثبّت مباشرةً على آلة التشغيل، يقوم بتدوير أداة القطع لإزالة المواد من قطعة العمل. صُمّم المغزل الكهربائي لأداء عالٍ، مع التركيز على السرعة والقوة والدقة.
