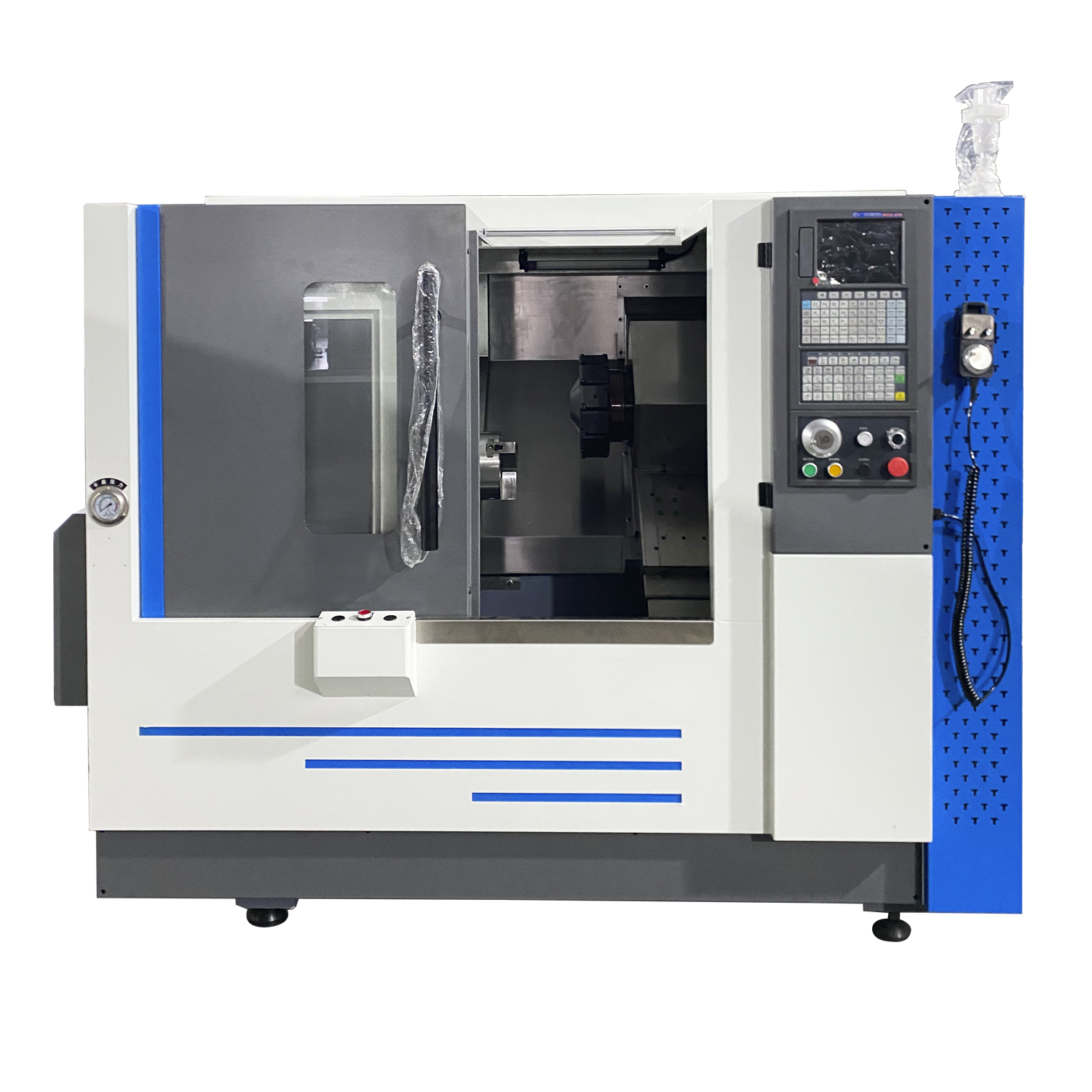

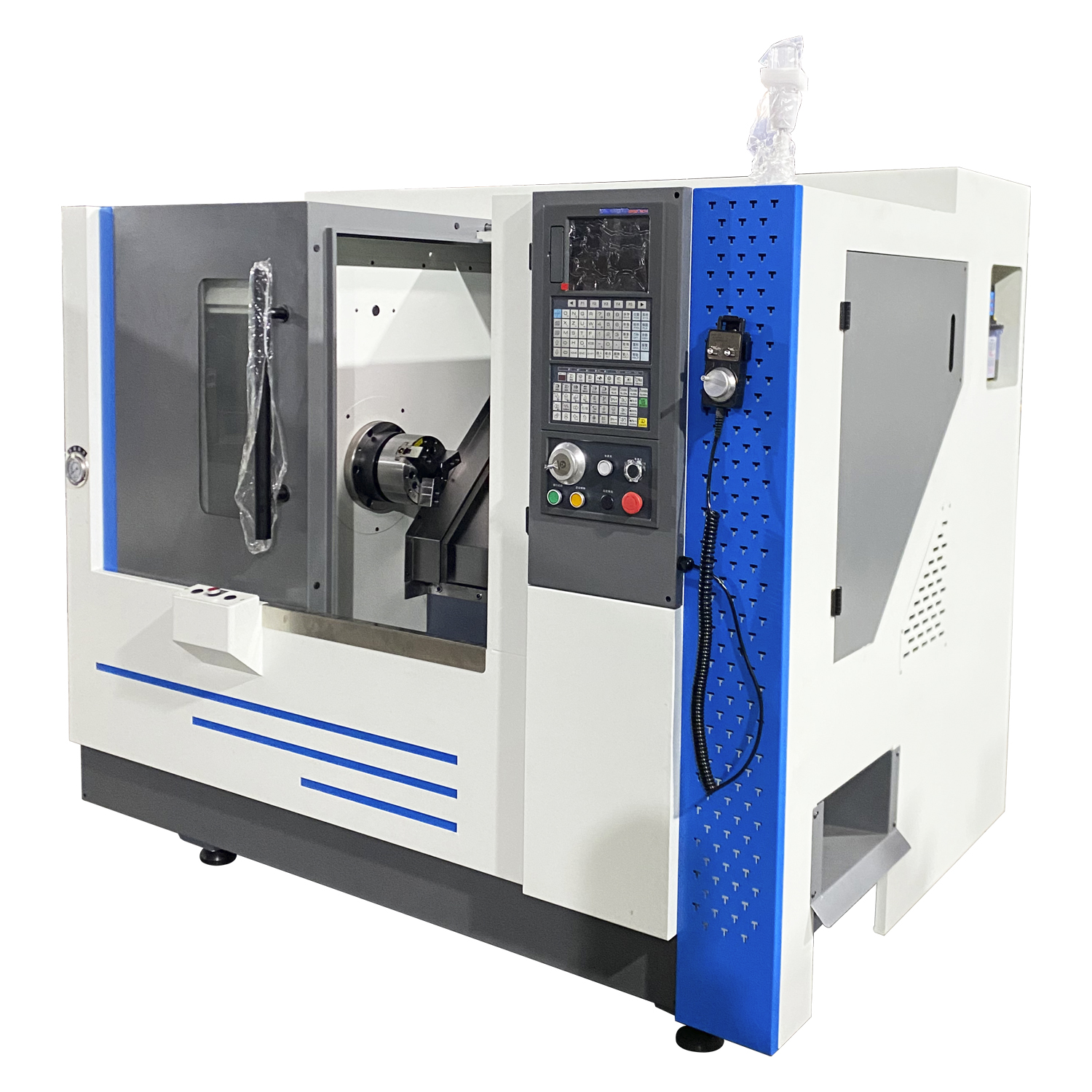

Zehaztasun handiko CNC tornua metalezko prozesatzeko mekanizazioa fresatzeko makina
Produktuen bideoa
Teknologiaren parametroa
| Parametroa | ESPEZIFIKAZIOAK | Unitateak | Balioa | ||||
| Mekanizazio-ahalmena | Ohearen gaineko biraketa-diametro maximoa | mm | 450 | ||||
| Gehienezko biraketa-diametroa dorrearen gainean | mm | 200 | |||||
| Mekanizazio-luzera maximoa | mm | 300 | |||||
| Mekanizazio-barraren diametro maximoa | mm | 45 | |||||
| Ardatzaren zuloaren diametroa | mm | 56 | |||||
| X/Z-ren gehienezko ibilbidea | mm | 800/400 | |||||
| Ardatzaren gehienezko abiadura | bira minutuko | 4000 | |||||
| Energia-sistema | Ardatzaren motorra | kW | 5.5 | ||||
| Ebaketa-fluidoaren ponpa motorra | kW | 0,9 | |||||
| Ponpa hidraulikoaren motorra | kW | 0,75 | |||||
| X/Z trakzio motorra | kW | 1,7 kW (GSK jatorrizkoa) | |||||
| Tresna-postea | Tresna-kirten angeluzuzenaren sekzioaren altuera | mm | 20 | ||||
| Zehaztasuna | Errepikapenaren kokapenaren zehaztasuna | mm | |||||
| Mekanizazio zehaztasuna | mm | ||||||
| Ardatzaren taupada | mm | ||||||
| Kontrapuntu | Mugimendua | / | / | ||||
| Mahuka diametroa | / | / | |||||
| Mahukaren konikotasuna | / | / | |||||
| Mahukaren mugimendua | / | / | |||||
| Elikatze-abiadura | Elikatze-abiadura azkarra | m/min | X:20/Z:20 | ||||
| Beste | Energia-iturria | KVA | 7.5 | ||||
| Makinaren pisua | kg | 2500 | |||||
| Makinaren tamaina | mm | 2200X1600X1900 |
produktuaren deskribapena

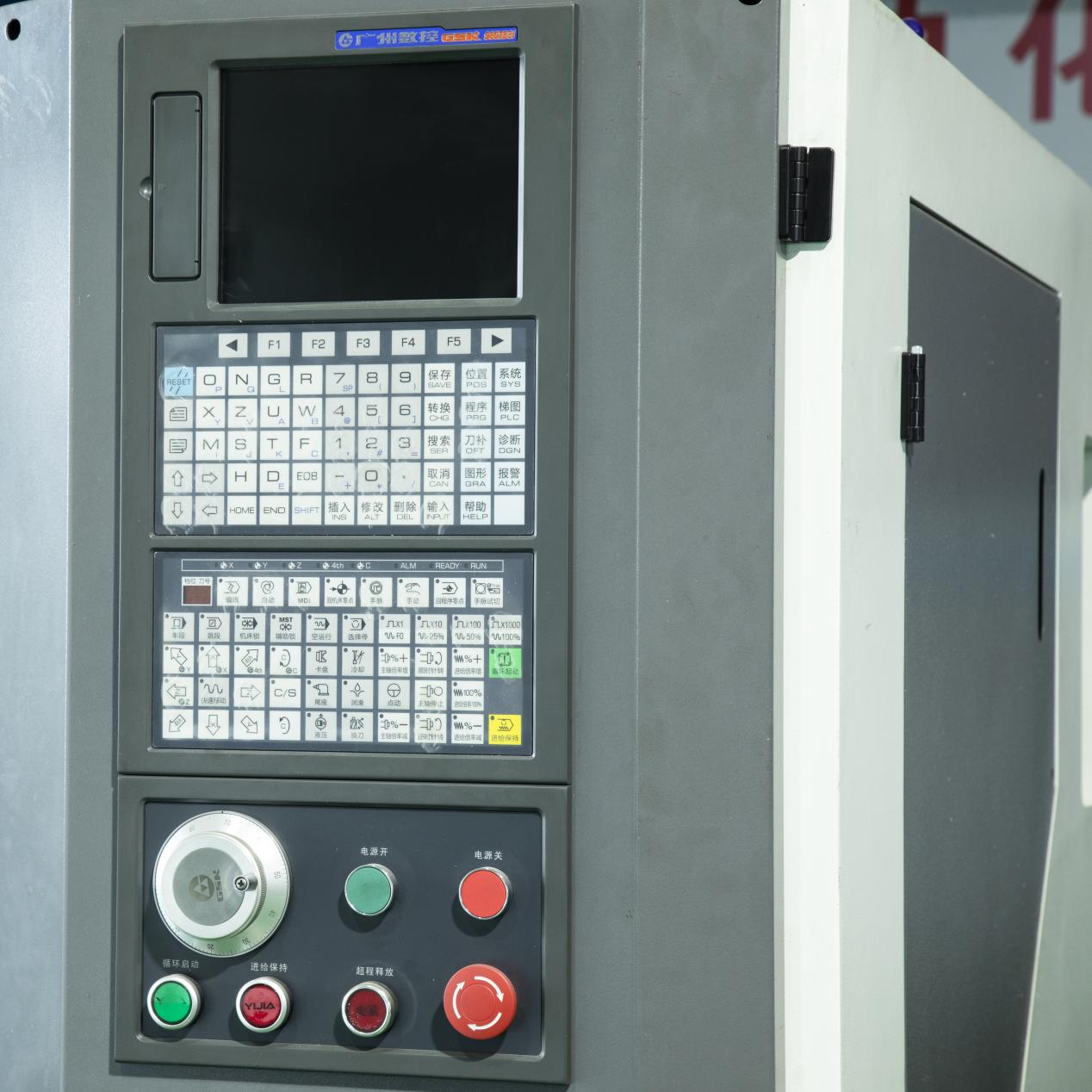

- GSK CNC Kontrol Sistema
Makina GSK CNC kontrol sistema batekin hornituta dago, mekanizazio zehatzean oso erabilia den errendimendu handiko eta fidagarria den kontrol numeriko unitate batekin. GSK sistemak ardatz anitzeko interpolazioa, abiadura handiko prozesamendua eta programazio gaitasun aurreratuak onartzen ditu, ISO estandarreko G kodea eta erabiltzaileentzako elkarrizketa programazioa barne. Bere ukipen-pantailaren interfaze intuitiboak funtzionamendu erraza, denbora errealeko monitorizazioa eta parametroen doikuntza azkarrak ahalbidetzen ditu. Sistemak diagnostiko tresnak, erroreak detektatzea eta makro pertsonalizagarriak ere baditu mekanizazio zeregin konplexuak optimizatzeko. Errendimendu egonkorrarekin eta makina konfigurazio ezberdinekin bateragarritasunarekin, GSK CNCak zehaztasun eta produktibitate handia bermatzen du.

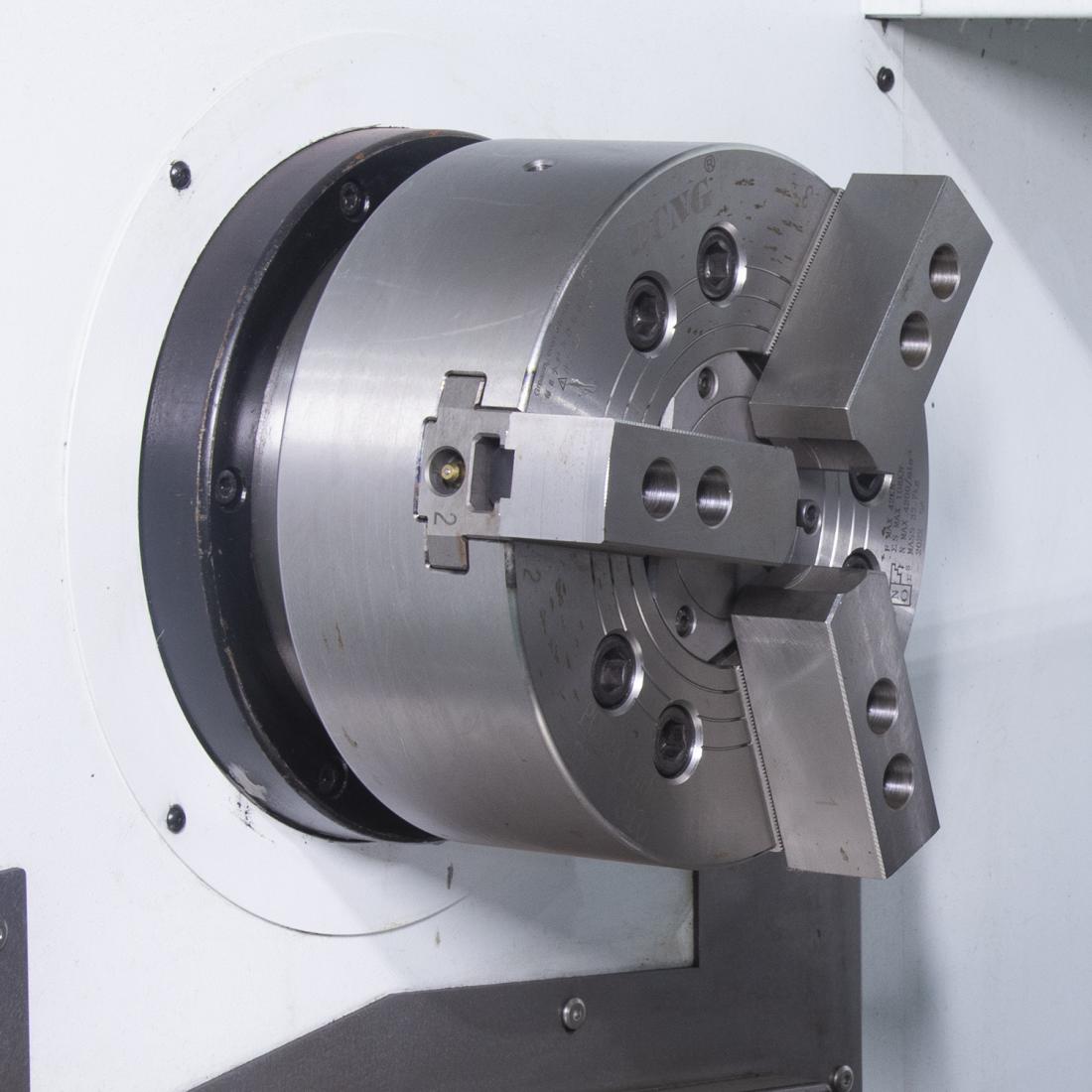

- Pintza hidraulikoekin finkatzea
Makinak pieza modu seguru eta eraginkorrean eusteko finkatze-sistema hidraulikoa dauka. Pintza-mandrinak heltze-indar handia eta zentrokidetasun bikaina eskaintzen ditu, abiadura handiko eragiketetan gutxieneko higadura bermatuz. Mekanismo hidraulikoak finkatze azkarra eta koherentea ahalbidetzen du, konfigurazio-denbora murriztuz eta lan-fluxuaren eraginkortasuna hobetuz. Sistema hidraulikoa iraunkortasunerako diseinatuta dago, presio-ezarpen erregulagarriekin material eta mekanizazio-eskakizun desberdinetara egokitzeko.

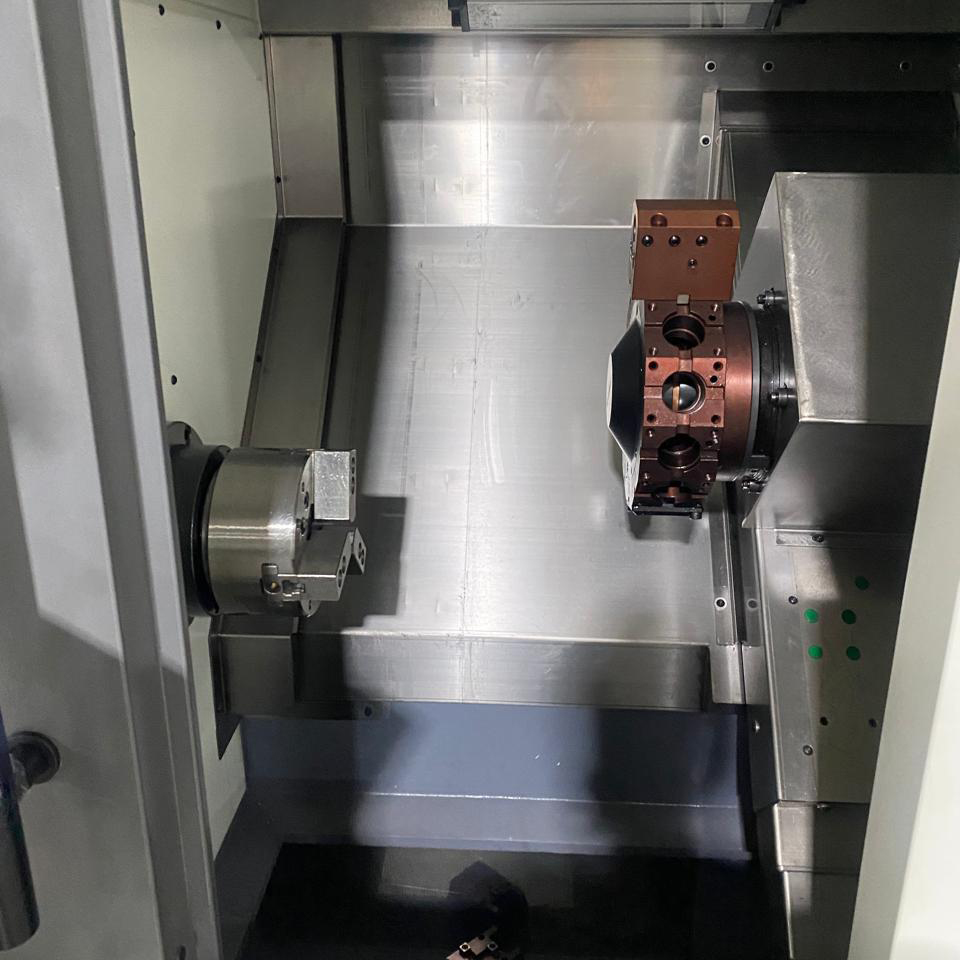

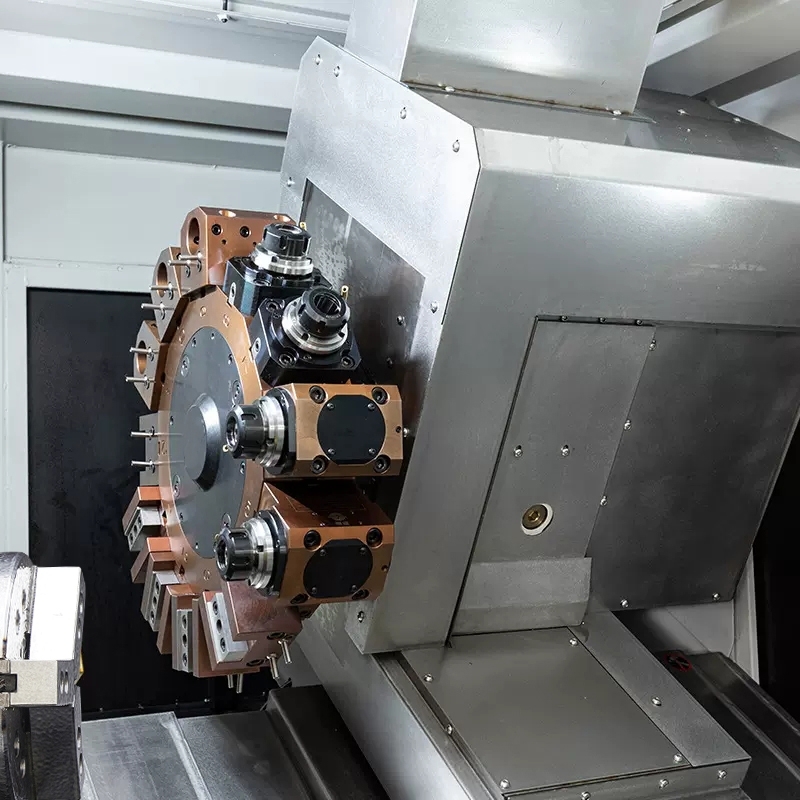

- 12 estazioko tresna elektrikoen dorretxoa Y ardatz aukerakoarekin
12 estazioko erreminta elektrikoen dorre bat integratuta dago erreminta automatikoki aldatzeko, mekanizazio anitzeko eragiketetan geldialdi-denbora nabarmen murriztuz. Estazio bakoitzak hainbat ebaketa-erreminta eduki ditzake (adibidez, zulagailuak, hariztagailuak, fresadoreak), pieza konplexuak konfigurazio bakarrean osatzea ahalbidetuz. Dorreak Y ardatz bat du aukeran, erdigunetik kanpoko eragiketetarako, konturatze-lanetarako eta fresatzeko lanetarako mekanizazio-gaitasunak zabalduz. Malgutasun horrek makina egokia egiten du torneaketa- eta fresaketa-eragiketak behar dituzten osagai konplexuetarako. Dorrearen diseinu sendoak indexazio azkarra eta errepikakortasun handia bermatzen ditu mekanizazio zehatzerako.
- Torloju-beruna eta gida linealaren errailaMakinak zehaztasun handiko torloju-bolak erabiltzen ditu X, Y eta Z ardatzetan mugimenduaren transmisio zehatza lortzeko, atzerakada minimizatuz eta mugimendu leuna bermatuz. Zurruntasun handiko gida-errail linealekin konbinatuta, konfigurazio honek egonkortasun bikaina, marruskadura murriztua eta epe luzerako higadura-erresistentzia eskaintzen ditu. Gida linealek errendimendu dinamikoa hobetzen dute, abiadura handiko mekanizazioa ahalbidetuz, tolerantzia estuak mantenduz (±0,005 mm edo gehiago). Konbinazio hau aproposa da errepikagarritasuna, gainazaleko akabera finak eta ebaketa-eragiketa astunak behar dituzten aplikazioetarako.

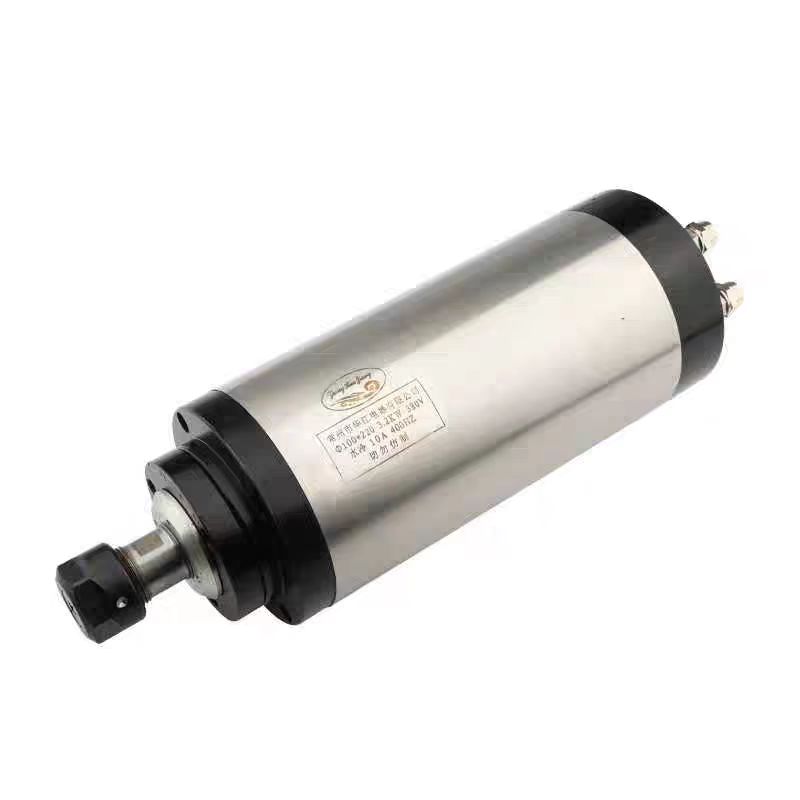

- Servo Motorrarekin Ardatza
Makinak servo motor batek bultzatutako errendimendu handiko ardatz bat dauka, abiadura-kontrol zehatza, momentu handia eta azelerazio azkarra bermatuz. Uhal bidezko ardatz tradizionalen aldean, servo motorrak potentzia-transmisio zuzena eskaintzen du, energia-galera murriztuz eta eraginkortasuna hobetuz. Ardatzak abiadura-tarte zabala onartzen du (CNC programazioaren bidez doi daitekeena) eta erremintak automatikoki lotzeko eta hozteko sistemekin hornituta dago, erabilera luzean egonkortasun termikoa mantentzeko. Konfigurazio hau aproposa da bai mekanizazio astunerako, bai abiadura handiko akabera-eragiketetarako.
- Banaketa Elektrikoko Kabinete Bereizitua
Makinak armairu elektriko bereizi bat dauka, kontrol-osagai sentikorrak mekanizazioan sortutako berotik, hautsetik eta bibrazioetatik isolatuz. Diseinu honek sistemaren fidagarritasuna hobetzen du eta pieza elektrikoen bizitza luzatzen du. Armairuak hozte eraginkorra du (haizagailuak edo aire girotua) gehiegi berotzea saihesteko eta funtzionamendu egonkorra bermatzeko. Gainera, bereizketak mantentze-lanak eta arazoak konpontzea errazten du, kableatu, PLC eta servo unitate guztiak txukun antolatuta eta eskuragarri baitaude.
