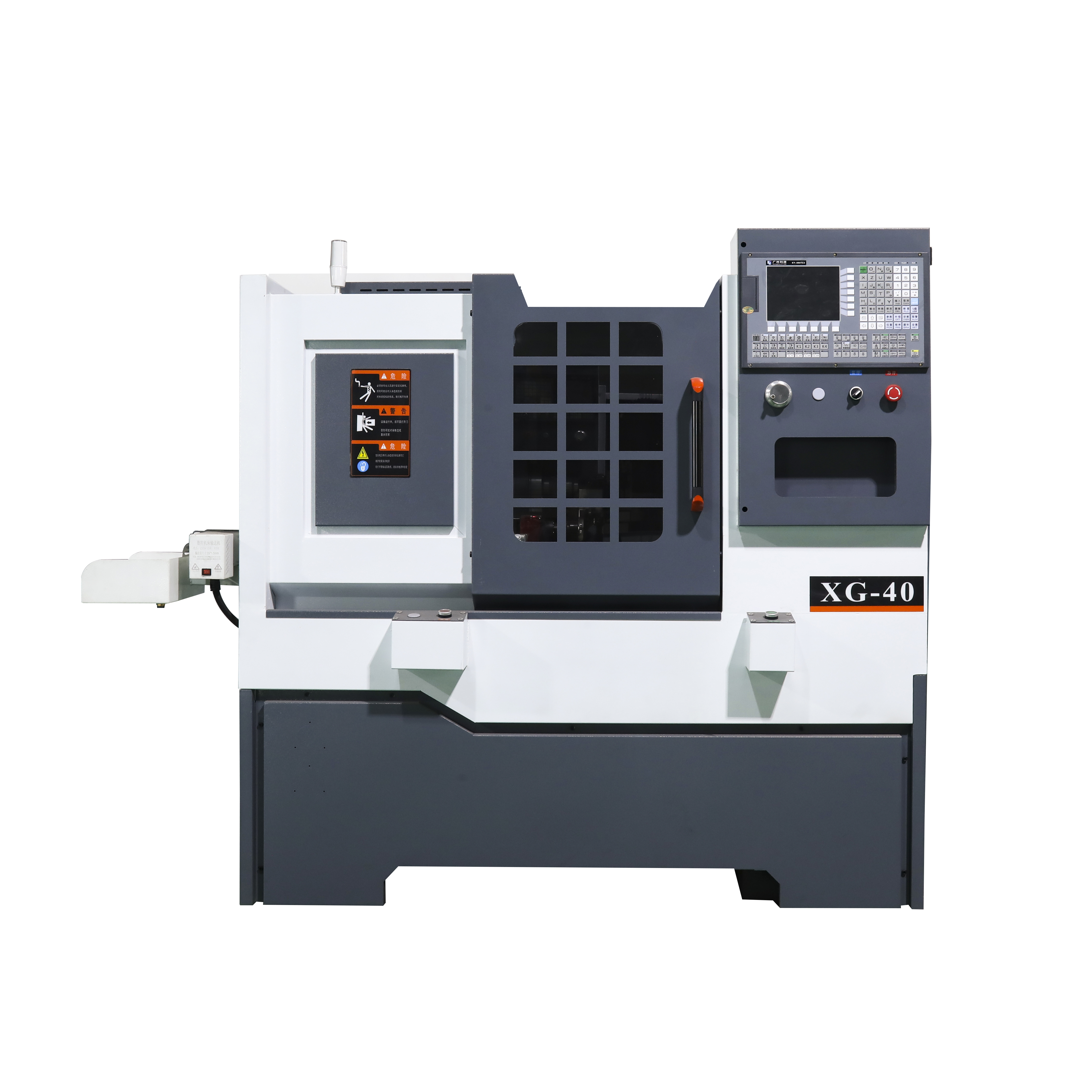

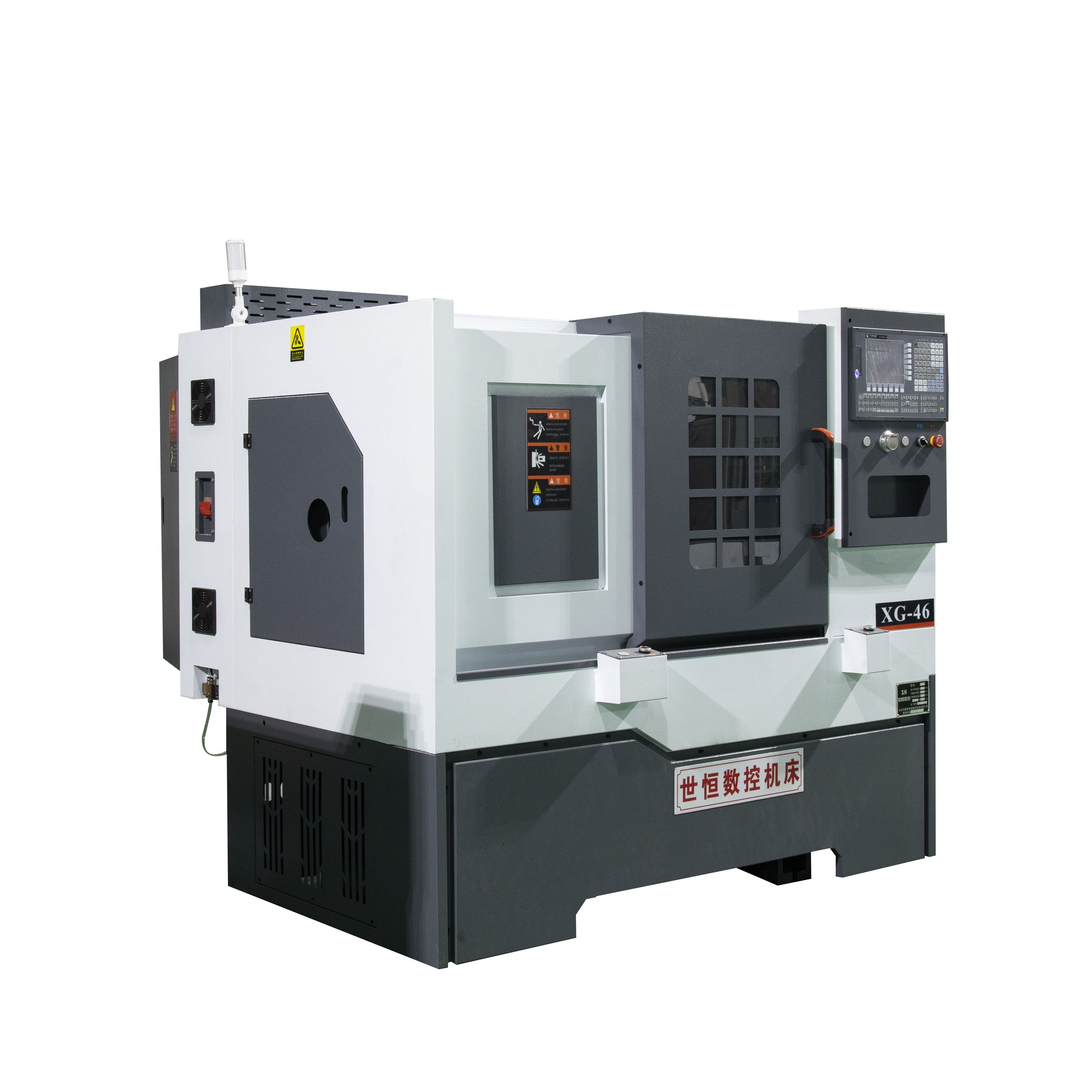

CNC tornu makina inklinatu txikia aukerako fresatzeko funtzioa CNC torneatzeko makina
Produktuen bideoa
Teknologiaren parametroa
| Parametroa | ESPEZIFIKAZIOAK | Unitateak | XG40 | XG46 |
| Mekanizazio-ahalmena | Ohearen gaineko biraketa-diametro maximoa | mm | 300 | 400 |
| Mekanizazio-luzera maximoa | mm | 150 | 200 | |
| Barra mekanizatzeko gehienezko diametroa | mm | 40 | 46 | |
| Ardatzaren zuloaren diametroa | mm | 48 | 56 | |
| X/Z-ren gehienezko ibilbidea | mm | 700/420 | 840/450 | |
| Energia-sistema | Ardatzaren gehienezko abiadura | bira minutuko | 3000 | 3000 |
| Ardatzaren motorra | KW | 4 | 5.5 | |
| X/Z trakzio motorra | N/M | 4/4 | 6/6 | |
| Elikatze-abiadura | Elikatze-abiadura azkarra | m/min | X:20/Z:20 | X:20/Z:20 |
| Tresna-postea | Tresna-kirten angeluzuzenaren sekzioaren altuera | mm | 20 | 20 |
| Zulatzeko barraren zurtoinaren diametroa | mm | 20 | 20 | |
| Zehaztasuna | Errepikapenaren kokapenaren zehaztasuna | mm | 0,01 | 0,01 |
| Mekanizazio zehaztasuna | mm | 0,01 | 0,01 | |
| Ardatzaren taupada | mm | 0,01 | 0,01 | |
| Beste | Energia-iturria | KVA | 7.5 | 7.5 |
| Makinaren pisua | kg | 1100 | 1500 | |
| Makinaren tamaina | mm | 1700x1400x1600 | 2000x1500x1700 |
Ezaugarriak
- Txirbil-kentzeko errendimendu ona: Ohe inklinatuaren diseinuak txirbilen irristatze naturala errazten du, ohean txirbilen metaketa murriztuz eta prozesatzeko zehaztasunari eraginez, horrela txirbilak kentzeko eraginkortasuna hobetuz.Zurruntasun handia eta zehaztasun handia: Ohe inklinatuaren egiturak normalean zurruntasun hobea du, ebaketa-indar handiagoa jasan dezake, bibrazioa eta deformazioa murriztu ditzake prozesatzeko prozesuan, eta prozesatzeko zehaztasuna eta gainazalaren kalitatea hobetzen ditu.Oinarri txikia: Prozesatzeko ibilbide beraren pean, ohe inklinatudun CNC tornuak ohe lauko CNC tornuak baino azalera txikiagoa hartzen du normalean, eta espazio mugatua duten tailerretarako egokiagoa da.
Eragiketa erosoa: Ohe inklinatuaren diseinuak erosoagoa egiten du operadoreentzat piezak kargatzea eta deskargatzea eta prozesatzeko prozesua behatzea, operadoreen lan-intentsitatea murriztuz.
Aplikazio sorta zabala: CNC tornu inklinatua pieza mota desberdinak prozesatzeko egokia da, batez ere zehaztasun handiko eskakizunak eta forma konplexuak dituzten pieza batzuetarako, prozesatzeko efektu hobeak lortuz.
Automatizazio maila altua: CNC tornu inklinatuak normalean CNC sistema eta automatizazio gailu aurreratuekin hornituta daude, eta horiek prozesamendu automatizatua gauzatu eta ekoizpen-eraginkortasuna eta prozesatzeko zehaztasuna hobetu dezakete.
Konfigurazioaren sarrera

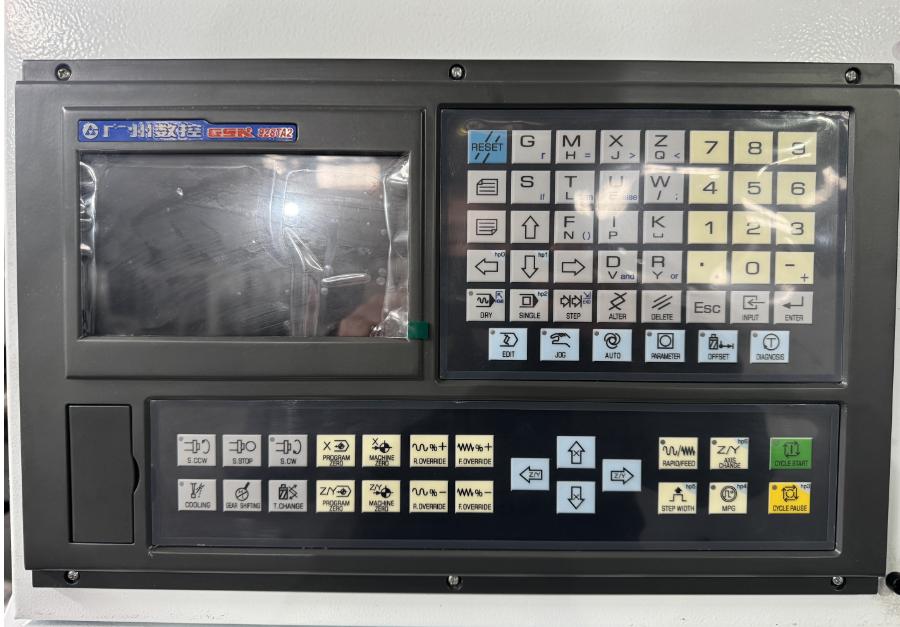

- 1.CNC Kontrol Sistema
Konfigurazio estandarrak GSK928TA2 erabiltzen du, beste aukerak konfigurazio bereziaren arabera egiaztatu behar dira.

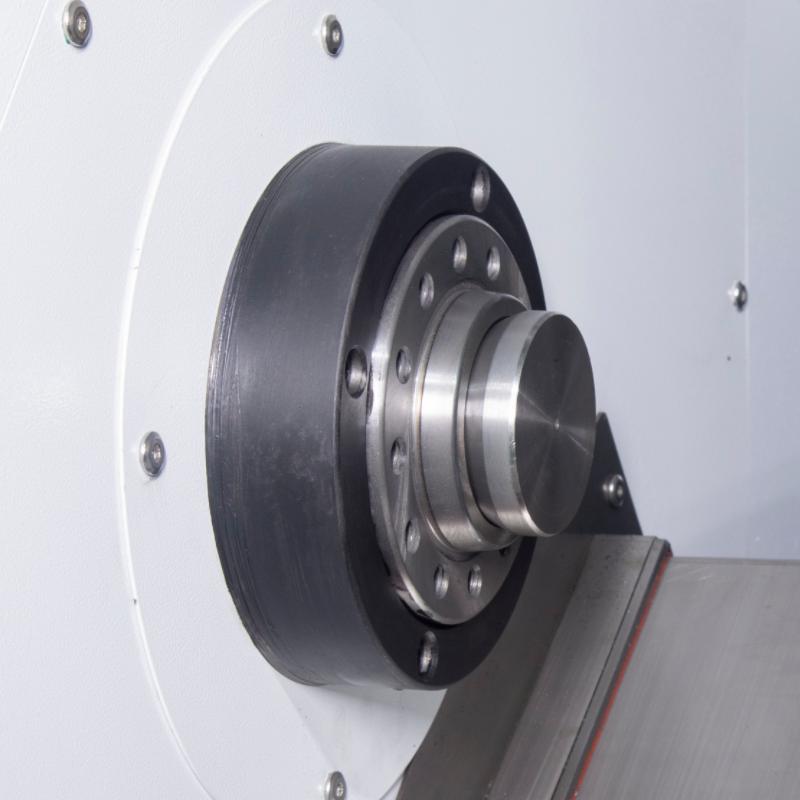

- 2. Finkatzea
XG40 eta XG46-ren konfigurazio estandarrak lotura pneumatikoa erabiltzen du, hau da, lotura-indarra txikia da, lotura-abiadura azkarra da, lotura-zehaztasuna baxua da, egitura sinplea eta mantentze erraza da, aire konprimitua erabiltzen du energia-iturri gisa, kutsadurarik gabekoa da, energia aurrezten du eta ingurumena errespetatzen du.

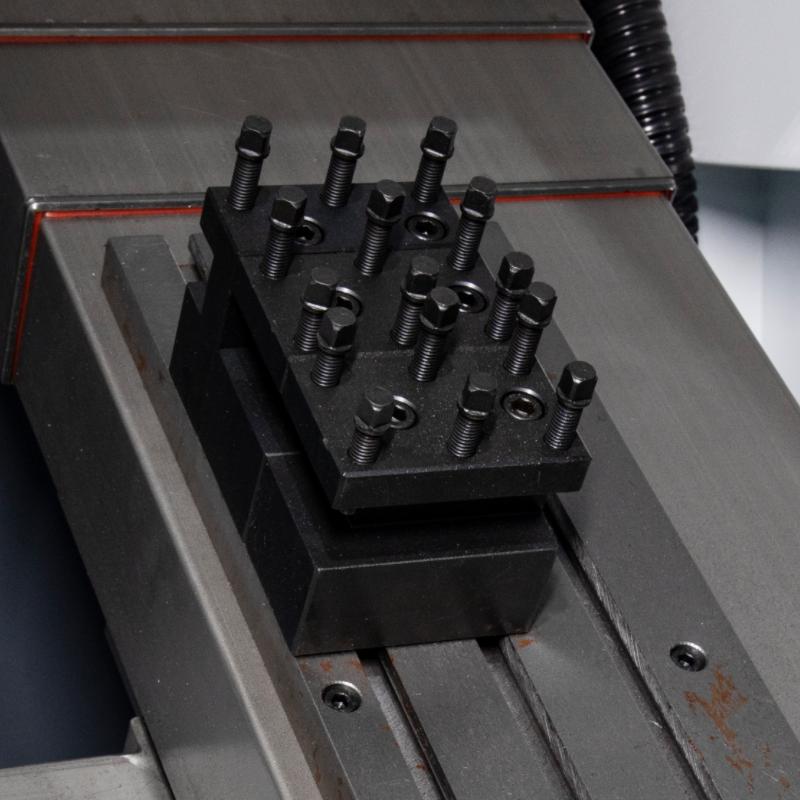

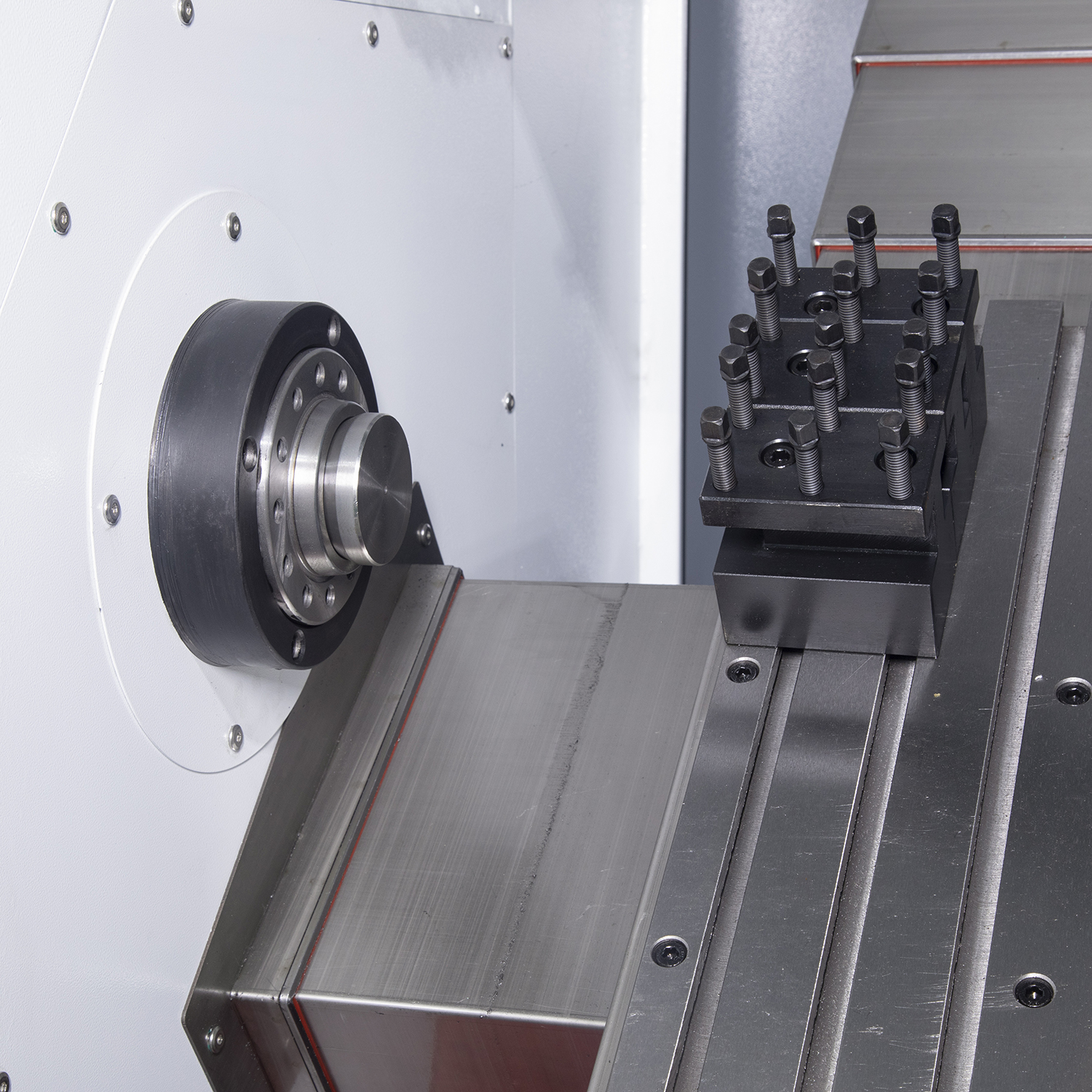

- 3. Errenkada tresnaren zutabea
Errenkada-tresna-posteak egitura trinkoa, tresnak aldatzeko abiadura azkarra, zehaztasun handikoa, kostu txikia eta mantentze-lan erraza ditu. Errenkada-tresna-posteak normalean tresnak lerro zuzenean instalatzen ditu, egitura trinkoa duena eta leku gutxi hartzen duena. Tresnak aldatzerakoan, tresnak zehaztutako posiziora eraman besterik ez duzu egin behar, eta horrek tresnak aldatzeko abiadura azkarra du eta prozesatzeko eraginkortasuna hobetzen du. Egitura sinplea da, fabrikazio-kostua baxua da, mantentze-lanak erosoak dira, eta tresnak ordezkatzea eta doitzea ere nahiko errazak dira. Tresna-euskarriak tresna kopuru nahiko txikia du, normalean 4-8, eta hori egokia da pieza sinpleak prozesatzeko.
